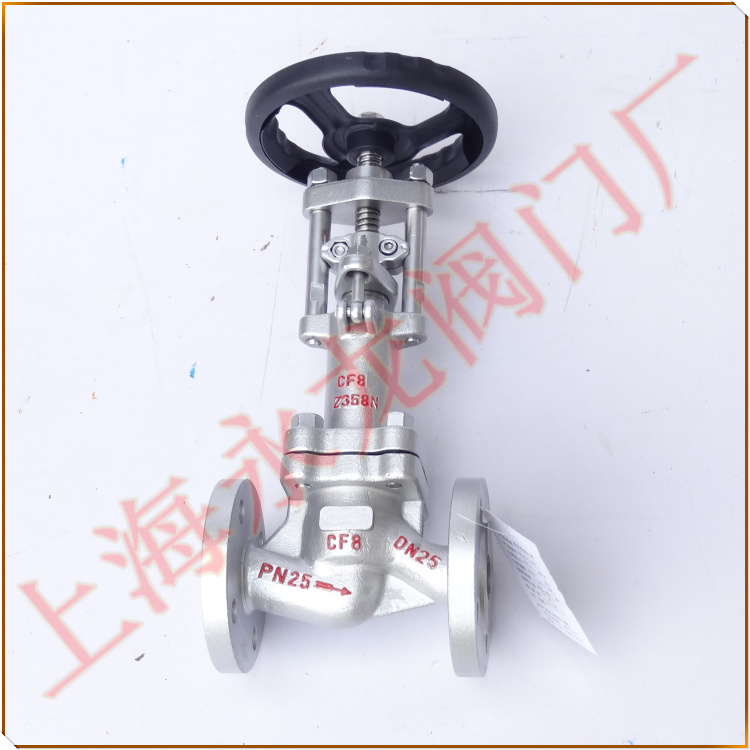

波紋管液氨截止閥
別稱：液氨波紋管截止閥，液氨截止閥，液氨專用截止閥
型號：AWJ41F-25C 代號：J05-G0025-500066 J05-G0025-500067
波紋管液氨截止閥專門用于液氨，氨氣，氨水混合介質，燃?xì)猓夯瘹猓瑲怏w儲罐等弱腐蝕介質的管路，廣泛應用在電廠脫硫脫硝項目，制冷設備，氨站儲罐等氨生產單位及使用氨單位的企業。波紋管采用內藏式免沖刷設計，通過液壓成形，多層結構，可保證最大程度的壽命延長，在壓力2.5MPa下伸縮（即開關）可達5000~10000次，免維修，降低運行成本。
別稱：液氨波紋管截止閥，液氨截止閥，液氨專用截止閥
型號：AWJ41F-25C 代號：J05-G0025-500066 J05-G0025-500067
波紋管液氨截止閥專門用于液氨，氨氣，氨水混合介質，燃?xì)猓夯瘹猓瑲怏w儲罐等弱腐蝕介質的管路，廣泛應用在電廠脫硫脫硝項目，制冷設備，氨站儲罐等氨生產單位及使用氨單位的企業。波紋管采用內藏式免沖刷設計，通過液壓成形，多層結構，可保證最大程度的壽命延長，在壓力2.5MPa下伸縮（即開關）可達5000~10000次，免維修，降低運行成本。
設計特點：
●閥桿零泄漏密封
⒈主密封—波紋管組件，采用內藏式設計，免沖刷，免維修，降低運行成本, 使用壽命長。
⒉輔助密封—非金屬填料，使用PTFE聚四氟乙烯V型O型圈，更增加了可靠性、安全性以及耐高溫性，提供一個無需維護的條件。
⒊內限位裝置-增加閥桿的上限位，保護閥門的使用安全，有效的保護波紋管的彈性變量，大大提高使用壽命。
●閥桿、波紋管保護裝置
⒈防轉塊-防止波紋管的橫向扭轉，確保波紋管使用壽命的最大性
⒉填料壓套-用于壓緊填料，使密封性能更完好，增加填料的使用壽命，免維護；
設計規范：|
設計制造 |
GB/T 26478 API602 |
|
結構長度 |
GB/T 12221 |
|
連接尺寸 |
GB/T 12224(對焊接)，ASME B16.11(承插焊)，GB/T9113 HG/T 20592(法蘭) |
|
試驗檢驗 |
GB/T 9092 |
|
壓力溫度 |
GB/T 9131 |
|
氦質譜檢漏 |
API602 |
精細加工、優化設計
●閥瓣密封結構-硬密封、軟密封
1，堆焊、研磨的閥瓣、閥座、閥瓣和閥座處堆焊硬質合金，經過研磨加工，耐腐蝕，提高使用壽命，保證內密封的可靠性；
2，在閥瓣處采用堆壓工藝增加PTFE聚四氟乙烯的密封材料，適用各種弱腐蝕工況，使用壽命長，密封性能可靠。
●鉸鏈?zhǔn)竭B接
閥瓣和下閥桿采用的是鉸鏈?zhǔn)竭B接，主要是為了密封面接觸處的密封吻合度，使密封性能更可靠，確保無泄露
●流道優化
采用計算機模擬演示的結果進行制作，優化后比同規格閥門的流道能力增加10~40%，流阻系數小。
波紋管液氨截止閥也可用化肥制造（應用氨制造硫銨、硝銨、碳酸氫銨、尿素等化肥）、合成纖維、制革、醫藥、塑料、染料、制冷設備等制造業中。
法蘭連接尺寸可參照【閥門知識】里面：PN4.0MPa氨用截止閥法蘭連接尺寸表與上海氨閥：PN2.5MPa液氨截止閥連接尺寸明細表
波紋管液氨截止閥也可用化肥制造（應用氨制造硫銨、硝銨、碳酸氫銨、尿素等化肥）、合成纖維、制革、醫藥、塑料、染料、制冷設備等制造業中。
法蘭連接尺寸可參照【閥門知識】里面：PN4.0MPa氨用截止閥法蘭連接尺寸表與上海氨閥：PN2.5MPa液氨截止閥連接尺寸明細表
