PN4.0MPa氨用截止閥法蘭連接尺寸表
時間：2018-10-28 21:08:31 來源：永龍閥門 閱讀：0次
氨用截止閥也稱氨截止閥，液氨截止閥，氨氣截止閥，主要應用在電廠脫硫脫硝氨站，食品制冷設備，化工企業氨罐做為手動開關的截止閥，由于截止閥結構采用低進高出形式，閥瓣由上向下關閉，截?cái)嘟橘|(zhì)的流通，閥腔不產生殘留介質壓力，有效防止液氨在管道熱脹冷縮對閥門閥桿填料密封的破壞。

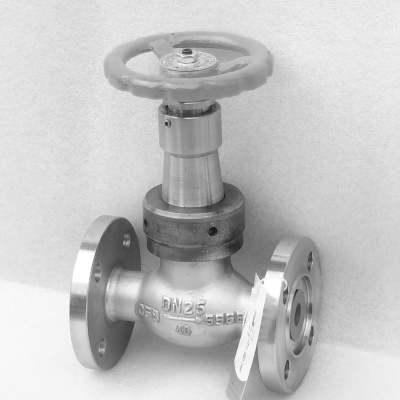

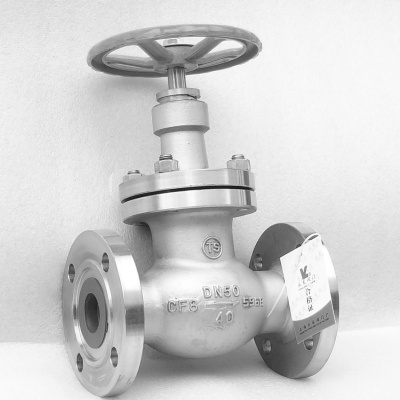

液氨截止閥 氨用截止閥

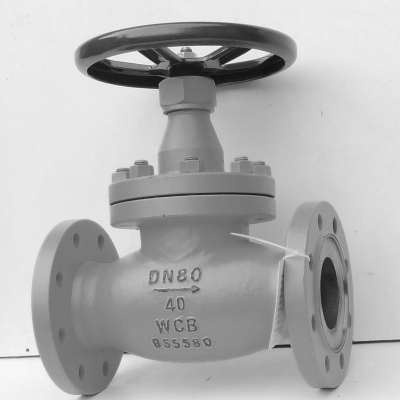

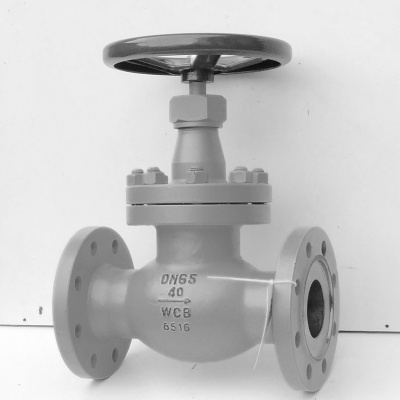

氨氣截止閥 不銹鋼氨用截止閥
PN4.0MPa氨用截止閥法蘭連接尺寸表：單位：mm
|
公稱通徑 DN |
PN4.0MPa | ||||||||
| L/閥門長度 | D/法蘭外徑 | D1/中心孔距 | D2/法蘭接觸面 | D6/凹面尺寸 | b/法蘭厚度 | z-∅d/螺栓孔 | H/中心距 | Do/手輪外徑 | |
| 15 | 130 | 95 | 65 | 45 | 40 | 16 | 4-∅14 | 233 | 120 |
| 20 | 150 | 105 | 75 | 55 | 51 | 16 | 4-∅14 | 275 | 140 |
| 25 | 160 | 115 | 85 | 65 | 58 | 16 | 4-∅14 | 285 | 160 |
| 32 | 180 | 135 | 100 | 78 | 66 | 18 | 4-∅18 | 302 | 180 |
| 40 | 200 | 145 | 110 | 85 | 76 | 18 | 4-∅18 | 355 | 200 |
| 50 | 230 | 160 | 125 | 100 | 88 | 20 | 4-∅18 | 373 | 240 |
| 65 | 290 | 180 | 145 | 120 | 110 | 22 | 8-∅18 | 408 | 280 |
| 80 | 310 | 195 | 160 | 135 | 121 | 22 | 8-∅18 | 436 | 320 |
| 100 | 350 | 230 | 190 | 160 | 150 | 24 | 8-∅23 | 480 | 360 |
| 125 | 400 | 270 | 220 | 188 | 176 | 28 | 8-∅25 | 558 | 400 |
| 150 | 480 | 300 | 250 | 218 | 204 | 30 | 8-∅25 | 611 | 400 |
“YongLong”永龍閥門是“液氨，氨氣”安全防護者，我們?cè)诎庇媒刂归y，緊急切斷閥，電動切斷閥，氣動切斷閥工藝技術不斷的進行升級，在用戶不同工況作業應用過程出現的質量問題，我們馬上進行更改，并且與用戶保持溝通，接受用戶提出的建議進行改進。我們兢兢業業，致力于為客戶解決不同工況使用閥門的理想方案，發現問題立即解決，確保企業安全生產流程。
