氣動切斷閥 PNEUMATIC ON-OFF VALVE
時間：2021-05-09 15:34:38 來源：永龍閥門 閱讀：0次

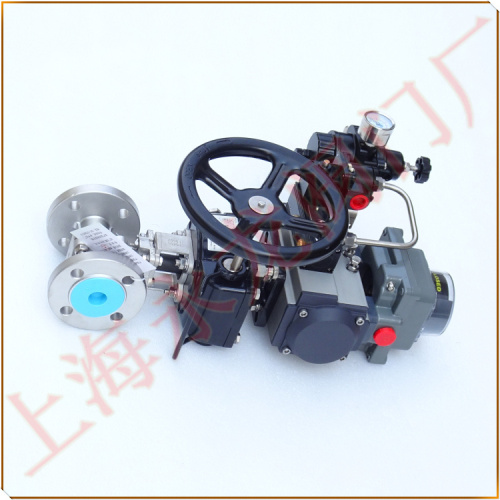

氣動切斷閥 PNEUMATIC ON-OFF VALVE
別稱：氣動緊急切斷閥 氣動O型球閥 氣動開關閥
氣動切斷閥 PNEUMATIC ON-OFF VALVE采用單作用氣動活塞式執行機構（ACTUATOR），低功耗防爆電磁閥(SOLENOID)，機械式限位開關(LIMIT SWITCH)，過濾器減壓閥(REGULATOR)與SUS304/CF8不銹鋼浮動式O型球閥組成。加裝手動手輪(HAND WHEEL)裝置，可在氣源不足、斷電停電，或現場人工手動開啟與關閉的功能。
氣動切斷閥 PNEUMATIC ON-OFF VALVE主體材質有WCB/碳鋼、CF8/304、CF8M/316、CF3M/316L,碳鋼襯F46,不銹鋼襯F46。公稱壓力為PN16,PN25,PN40,PN64,PN100,連接方式有：螺紋，焊接，法蘭，壓力等級高于2.5MPa法蘭尺寸及密封面通常采用WN-MFM形式，法蘭標準及等級：HG/T20592-2009
氣動切斷閥儀表數據表（INSTRUMENT DATA SHEET）
1，工藝介質 PROCESS FLUID:液氨、氨氣、燃?xì)狻⑺?
2，介質相態 STATE:液態、氣態
3，操作/設計溫度 OPER./DESIGN TEMPER.:-50～+100℃、-50～+200℃,
4，操作壓力 OPER.PRES.(G):1.2MPa、2.0MPa、2.5MPa、4.0MPa
5，氣源故障時閥位置 AIP FAIL VALVE POSITION:關閉或者開啟
6，聯鎖時閥位置 V/V POSITION AT INTERLOCK:關閉或者開啟
7，執行機構型式 TYPE:單作用氣動活塞式、雙作用氣動活塞式
8，作用型式 ACTION:氣開、氣關
9，氣源接頭尺寸 AIR CONN.SIZE:NPT1/4
10，全行程時間 FULL TRAVEL TIME:≤3S、≤5S、≤9S
11，手輪 HAND WHEEL:帶或不帶
12，電磁閥型號 MODEL:隔爆型、本安型
13，電磁閥型式 TYPE：2位3三通
14，控制方式 CONTROL TYPE:單電控、雙電控
15，電源 POWER SUPPLY:AC220V、DC24V
16，防爆等級 EXPLOSION-PROOF CLASS: ExdIIBT4
17，防護等級 ENCLOSURE PROOF:IP65
氣動切斷閥 PNEUMATIC ON-OFF VALVE也叫氣動緊急切斷閥，氣動快速切斷球閥，通過配套的電子元件控制氣源對氣動切斷閥的開關動作，以實現就地控制和遠距離集中控制，在控制室里就可以控制閥門的開關，不需要跑到現場或者高空和危險地帶來手動控制,在很大程度上節約了人力資源以及時間和安全性。
