SQDQ421F-40PDN40不銹鋼液氨氣動緊急切斷閥-上海氣動閥門廠
別名：不銹鋼氨用氣動緊急切斷閥 不銹鋼氨氣緊急氣動切斷閥
型號：SQDQ421F-40P
不銹鋼液氨氣動緊急切斷閥簡介：
SQDQ421F-40PDN40不銹鋼液氨氣動緊急切斷閥帶手動手輪裝置設計，避免在氣源壓力不足或氣缸活塞密封損壞不能運作，手輪裝置可在現場或者沒有氣源狀態通過人工手動開與關操作。起到防止切斷閥易損件更換閥門可繼續運轉的作用。
SQDQ421F-40PDN40不銹鋼液氨氣動緊急切斷閥技術參數：
閥體材質：CF8/304、CF3M/316、WCB/碳鋼
口徑規格：DN25～DN200
公稱壓力：PN1.6～PN4.0MPa
適用介質：液氨，氨氣，石油液化氣，天然氣，甲醇，甲苯
結構形式：常閉式
熔斷溫度：75℃±5℃
氣源故障：閥位關
氣缸形式：直程式
配套附件選擇：信號反饋，防爆電磁閥，空氣過濾減壓閥，手動裝置
工作原理：通電通氣打開，斷電排氣關閉
不銹鋼液氨氣動緊急切斷閥規格連接尺寸圖：
| DN | L | D | D1 | D2 | D3凸 | D4凸 | b | f | Z-φ | H |
| 25 | 160 | 115 | 85 | 65 | 57 | 58 | 16 | 4 | 4-φ14 | 262 |
| 32 | 180 | 140 | 100 | 76 | 65 | 66 | 18 | 4 | 4-φ18 | 245 |
| 40 | 200 | 150 | 110 | 84 | 75 | 76 | 18 | 4 | 4-φ18 | 321 |
| 50 | 230 | 165 | 125 | 99 | 87 | 88 | 20 | 4 | 4-φ18 | 346 |
| 80 | 310 | 200 | 160 | 132 | 120 | 121 | 24 | 4 | 8-φ18 | 435 |
| 100 | 350 | 235 | 190 | 156 | 149 | 150 | 24 | 4.5 | 8-φ22 | 460 |

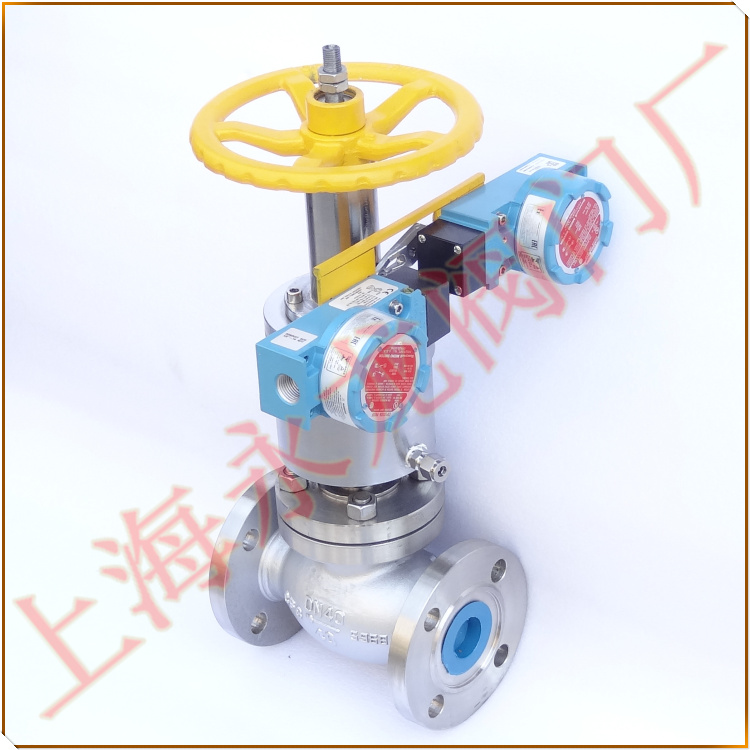

SQDQ421F-40PDN40不銹鋼液氨氣動緊急切斷閥由不銹鋼截止閥，單作用直行程活塞式氣缸，手輪，Honeywell霍尼韋爾BXA3K-1A防爆限位開關組成，通過壓縮空氣的壓力現實遠程對緊急切斷閥的控制操作，行程開關反饋閥門的開和關信號數據顯示。氣動緊急切斷閥安裝在儲罐的卸物料進出口管道，當儲罐進行進料或出料，通氣開啟切斷閥，裝泄完畢排氣關閉切斷閥。
