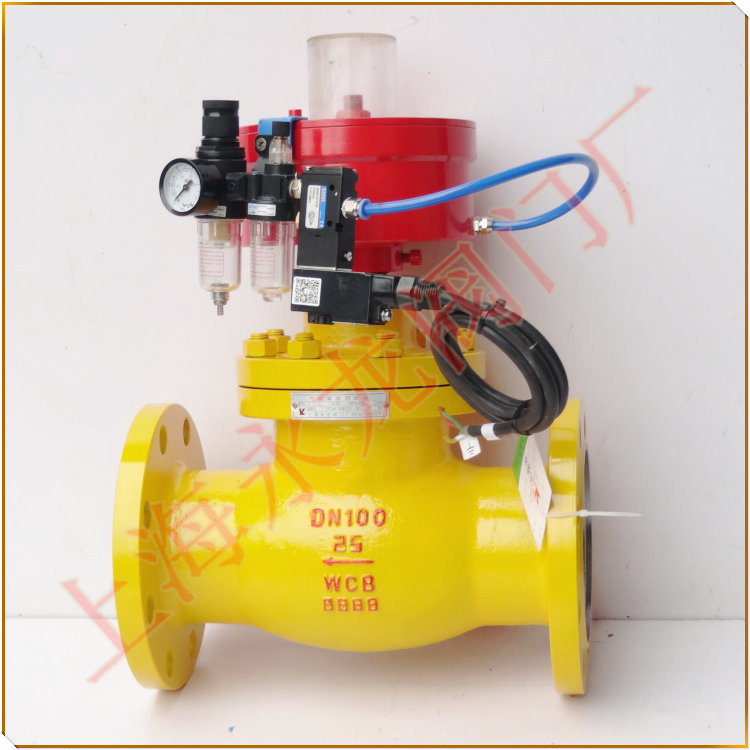

氣動切斷閥 氣動燃氣切斷閥 氣動液氨切斷閥
別稱：燃氣切斷閥，站用切斷閥 液氨切斷閥 氨氣切斷閥 氨用切斷閥
型號：QDQ421F-2540C QDQ421F-25/40P
氣動切斷閥描述：
氣動切斷閥分單作用式與雙作用式，能夠?qū)崿F(xiàn)遠距離控制啟閉，啟用僅需按一下控制按鈕，其余事項均在指定時間內自動完成，單鈕安全啟閉設置急停按鈕，確保操作安全，如加裝遠程信號反饋系統，可于遠距離控制室直接獲悉閥門運行狀態。閥門上加配手動裝置，可以在氣源故障時來緊急開啟或關閉閥門，保障系統正常運行，減少損失。
液氨切斷閥技術參數：
| 公稱壓力MPa | 2.5 | 4.0 |
| 殼體試驗壓力MPa | 3.75 | 6.0 |
| 密封試驗壓力MPa | 2.75 | 4.4 |
| 適用溫度 | -40℃~+50℃ | |
| 適用介質 | 液化石油氣、氯乙烯、液氨等 | |
| 法蘭標準 | GB/T9113-2000 | |
| 制造標準 | JB/T9094-1999 | |
| 緊急切斷時間 | ≤10~30秒 | |
| 易熔塞熔融溫度 | 75±5℃ | |
| 氣缸適用介質 | 壓縮空氣、氮氣 | |
| 氣源壓力MPa | 0.4~0.6 | |
氨氣切斷閥主要零部件材料：
| 閥體 | 閥桿 | 閥瓣 | 彈簧 | 密封墊 | 氣缸 | 密封圈 |
| WCB,CF8 | 20Cr13 | 20Cr13 | 50CrVA,1Cr18Ni9 | PTFE | 20# | NBR |
氨用切斷閥 QDQ421F 公稱壓力PN2.5Mpa 外形尺寸和連接尺寸：
| DN | L | D | D1 | D2 | D3凸 | D4凸 | b | f | Z-φ | H |
| 25 | 160 | 115 | 85 | 65 | 57 | 58 | 16 | 4 | 4-φ14 | 262 |
| 32 | 180 | 140 | 100 | 76 | 65 | 66 | 18 | 4 | 4-φ18 | 245 |
| 40 | 200 | 150 | 110 | 84 | 75 | 76 | 18 | 4 | 4-φ18 | 321 |
| 50 | 230 | 165 | 125 | 99 | 87 | 88 | 20 | 4 | 4-φ18 | 346 |
| 80 | 310 | 200 | 160 | 132 | 120 | 121 | 24 | 4 | 8-φ18 | 435 |
| 100 | 350 | 235 | 190 | 156 | 149 | 150 | 24 | 4.5 | 8-φ22 | 460 |
燃氣切斷閥保管、安裝及使用的注意事項：
1、閥門通路兩端必須加防護蓋，存放在干燥、通風的室內，如長期存放應經常檢查，防止銹蝕；
2、閥門在安裝前不要拿掉防塵蓋，使閥內無污物存在；
3、閥門可安裝在水平或垂直的管道上使用，安裝時去掉防塵蓋，管路先用空氣吹干凈，以免污物帶進閥腔內.<DN100口徑以上盡量采用水平安裝，以免影響閥門使用壽命》
4、安裝時應注意介質流向閥體標定箭頭方向。
5.閥門超過六個月沒使用時，需要重新試驗方可安裝。
