歐盟CE1282認證_SIL3緊急切斷閥
別稱：氣動緊急切斷閥，緊急安全切斷閥
型號：BQDF-641F-25P
緊急切斷閥概述：

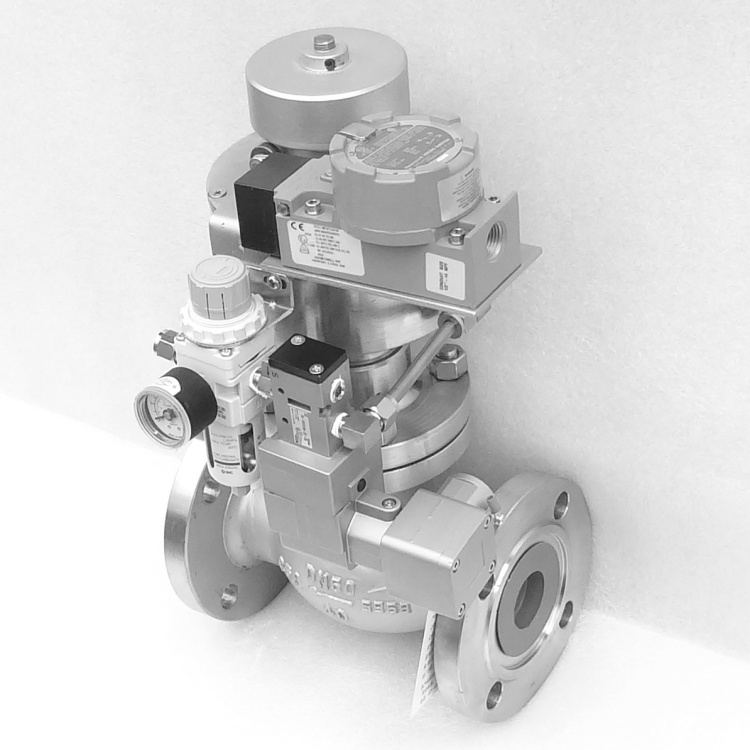

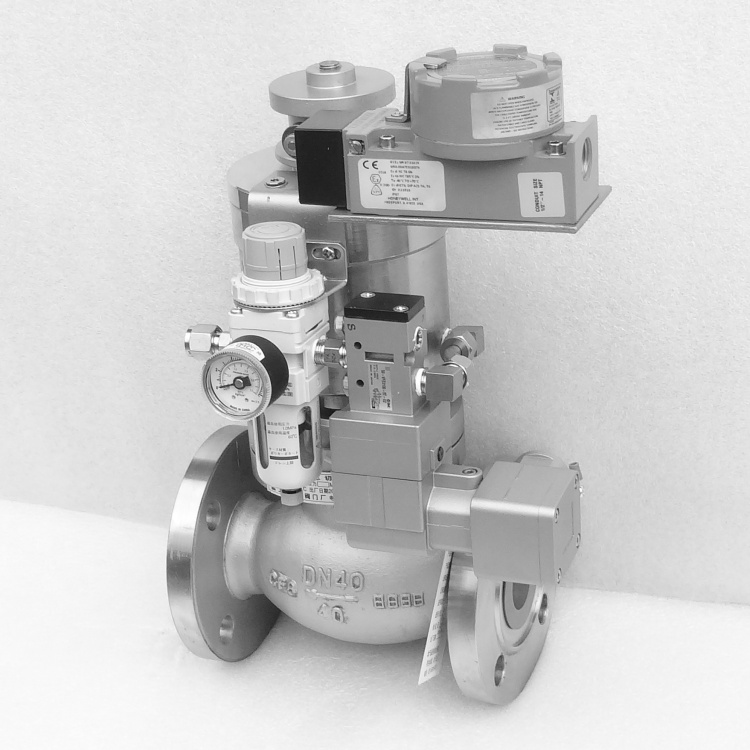

SIL3緊急切斷閥（Emergency cut-off valve）由不銹鋼單作用氣動截止閥配套歐盟CE1282認證SIL3標準的電氣附件，達到化工企業罐區DCS及SIS自動化控制系統嚴格的應用標準。氣動切斷閥適用在液氨罐區改造項目，大型油罐/油庫，石油液化氣站，卸油碼頭及可燃?xì)怏w/液體儲罐及設備的防火防護設備配套閥門。
SIL3緊急切斷閥/SIL2氣動切斷閥工藝條件數據表：

工藝介質：液氨，氨氣，燃?xì)猓状迹妆剑扇夹匀醺g介質。

適用溫度：﹣40～80℃

結構型式：波紋管

閥體材質：WCB，304

閥芯材質：S30408

氣源接頭：1/4NPT-∅ 8

氣源壓力：0.4～0.5MPa

氣源故障時閥位置：全關/FC

泄漏等級：Class Ⅵ

全行程時間：＜10S

法蘭標準及等級：HG/T20592～2009

法蘭尺寸及密封面：WN-FM

密封形式：填料密封

填料材質：PTFE、石墨

防護等級：IP65

防爆等級：ExdⅡBT4

電氣接口尺寸：M20×1.5(F)

歐盟CE1282認證SIL3緊急切斷閥附件采用日本SMC/50-VFE3130-5t-02防爆電磁閥或美國ASCO/EF8551G401MO防爆電磁閥,Honeywell霍尼韋爾BXA3K-1A防爆限位開關,日本SMC/AW20-02B-C-A空氣過濾減壓閥。


SIL3緊急切斷閥/SIL2氣動切斷閥控制形式：
氣動緊急切斷閥執行機構類型為氣開式，在裝泄過程中，應該執行接卸安全操作規程，開關手動閥門應緩慢進行。罐車應在固定位置停泊,發動機熄火,對車輛采取有效防滑制動措施,規范接好接地線。駕駛員、押運員和企業接卸操作人員等相關人員必須在現場。應對金屬萬向管道充裝系統、密封件快速切斷閱門等進行檢查，確認一切正常，然后接通氣動切斷閥的電源，切斷閥在氣源壓力作用下開啟，裝泄完畢后，斷開電源，氣缸排氣，緊急切斷閥泄壓關閉。
相關產品：液動緊急切斷閥 電動緊急切斷閥
