電液閥-油庫定量裝車系統
時間：2020-07-30 10:30:46 來源：永龍閥門 閱讀：0次

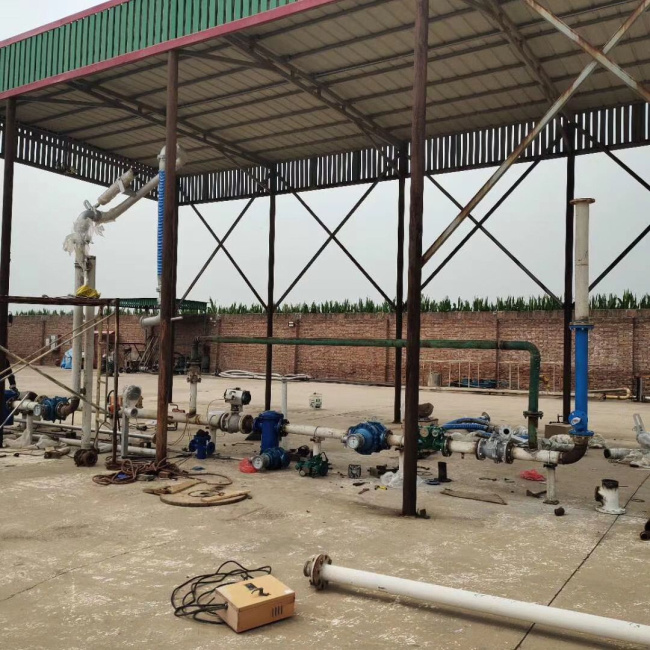

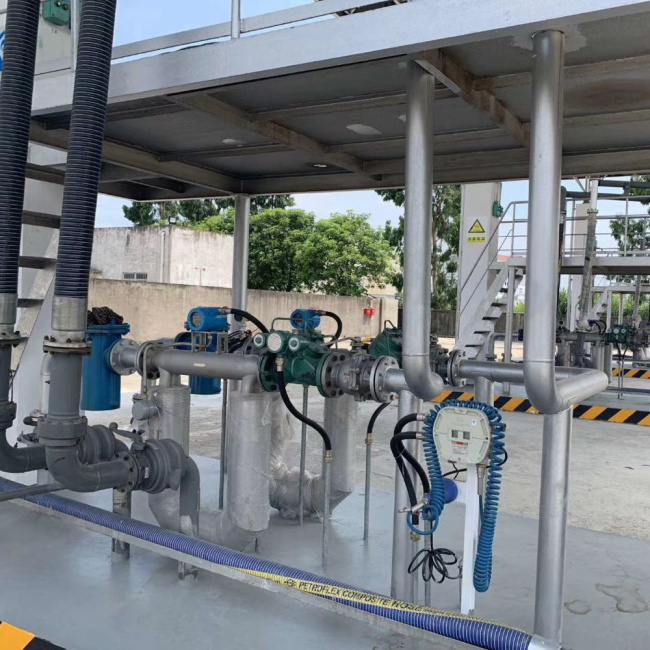

電液閥 The electro-hydraulic valve-油庫定量裝車系統 Oil depot quantitative loading system
電液閥The electro-hydraulic valve全稱：數控電液閥 Numerical control electrohydraulic valve，活塞式電液閥 Piston electrohydraulic valve。采用兩路電磁閥控制流量大小的閥門，產品具有精度高、開閉靈活、操作簡單、多段控速、重復性誤差小、密封可靠等特點，是油庫智能化定量裝車系統遠程控制裝卸的控制閥。
活塞式電液閥在安裝時，應確保其正確的流向，流向標志在閥體上。新管線安裝好，沖洗管道時，一定要先將電液閥卸下，以免焊渣及雜物滯留在閥體內，引起電液閥關不嚴。電氣安裝，先打開接線盒，中間有如圖所示接線排：接線方法2種①常開電磁閥線圈，一個線頭接a柱；常閉電磁閥線圈,一個線頭接c柱；另將常開、常閉電磁閥線圈二個線頭并接，接入b柱。如果使用直流24V電源，A柱、C柱接電源正極，B柱接電源負極。如果使用交流220V電源，A柱、C柱接火線，B柱接零線。②如果控制器不能分別控制二組電磁線圈，可將a、c并接后與b分別接入控制器輸出端。最后旋緊，壓緊螺母蓋好接線盒。
數控電液閥新安裝調試方法：使用電液閥，系統進行最初調試時，請按下列步驟進行，以確保電液閥穩定正常工作。首先主閥活塞上腔內的空氣必須泄放掉，否則，閥門可能會工作不穩定或靈敏度降低。閥門安裝在水平管線上，通常完成幾個全過程的開關，空氣便可自動地從活塞上腔中排出。確認控制儀中的流量上限是否合適，以保護流量計裝懂不過速及避免電液閥不間斷的調節動作（調節流量）。在給電磁閥供電，使主閥打開之前，檢查手動截至閥是否關嚴，以防止閥門失控。做一個正常的暫停關斷，觀察閥門在多極關斷過程中的關閉速度和流量穩定性。如果主閥多極關斷的速度和流量穩定性可以接受，進行下一步。
如果不可接受，調節上游液壓回路中的柱塞閥（減小開度可使主閥慢慢關閉并獲得更好的流量穩定性，或增加開度，可使主閥關閉得更快些）。如果電液閥的入口最高壓力與最低壓力在最大流量的比值大于（如一個泵供幾個鶴位在一個鶴位運行和所有鶴位都運行的情況下）不可能在所有的操作條件下，都獲得滿意的閥門特性。如果電液閥的入口壓力變化太大，應當減少同時灌裝鶴位的數量，或者使用變頻油泵。
活塞式電液閥工作原理：當兩個電磁閥線圈通電時，平衡孔回路關閉，泄流孔回路打開，活塞上腔泄壓，活塞上行，閥門打開。反之，活塞下行，閥門關閉。在閥門開啟和關閉過程中，可將流量（流速）信號及閥塞位置信號傳送給計算機，經過計算機處理后發出相應的指令，控制兩個電磁導閥的通、斷電狀態，使活塞的上下腔的液壓差產生變化，從而將活塞控制在所需的開啟高度上，實現對管道介質流量的控制。
